環保脈沖除塵器構造及工作原理

　點擊數：941次　添加時間：2018/8/7　[打印] [返回] [收藏]



   構造及工作原理
   （一）構造

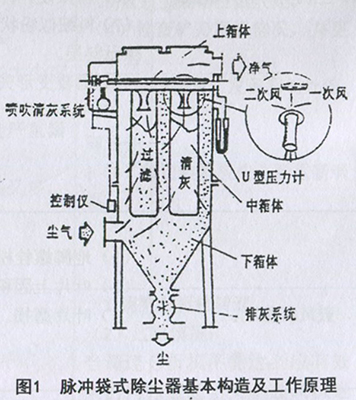

   MC24~120-I型脈沖袋式除塵器構造及工作原理如圖1所示。它由上、中、下箱體，排灰系統及噴吹清灰系統五部分組成。
   上箱體包括出風口和可掀起的蓋板；
   中箱體內有多孔板、濾袋框架、濾袋及文氏管；
   下箱體由灰斗、進風口及檢查門組成；
   噴吹系統包括控制儀表、控制閥、脈沖閥噴吹管和氣包。
   （二）工作原理：
   含塵氣體由進風口進入中、下箱體，經過濾袋過濾后的凈化氣體經文氏管進入上箱體排出。隨著過濾時間增加而積附在濾袋上的粉塵越來越多，增加濾袋阻力，致使處理風量逐漸減少。為正常工作，要控制阻力在一定范圍內（1200~1500Pa），必須對濾袋進行清灰，清灰時由脈沖控制儀按順序觸發各控制閥開啟脈沖閥，氣包內的壓縮客氣瞬時地經脈沖閥至噴吹管的各孔噴出，再經文氏管進入濾袋，濾袋瞬間急劇膨脹，使積附在濾袋表面的粉塵脫落，濾袋得到再生。被清掉的粉塵落入灰斗，經排灰閥排出。如此使積附在濾袋上的粉塵周期地脈沖噴吹清灰，使凈化氣體正常通過，保證除塵系統運行。

   （三）噴吹系統：

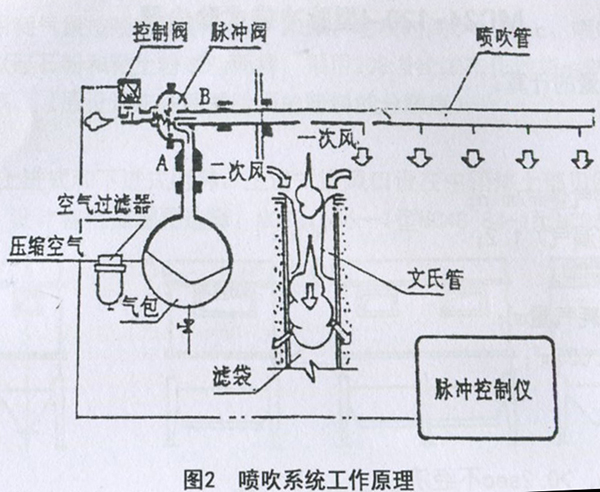

   噴吹系統工作原理如圖2所示脈沖閥A端接壓縮空氣氣包，B端接噴吹管，脈沖閥背壓室接控制閥，而控制閥系由控制儀控制�？刂苾x可以是電控（D）、氣控（Q）及機控（J）。
   當控制儀無信號輸出時，控制閥的排氣口關閉，脈沖閥噴吹口處于關閉狀態；當控制儀發出信號時，控制閥排氣口被打開將脈沖閥背壓室的氣體泄掉，壓力降低，膜片兩面產生壓差致使膜片產生位移將脈沖閥噴吹口打開，此時壓縮空氣從氣包通過脈沖閥經噴吹管小孔噴至文氏管進入濾袋（為一次風），同時誘導了數倍于一次風的周圍空氣（稱二次風），造成濾袋內瞬時正壓，實現清灰。調整控制儀的脈沖周期和脈沖時間，可使除塵器阻力保持在限定范圍內。
